Description

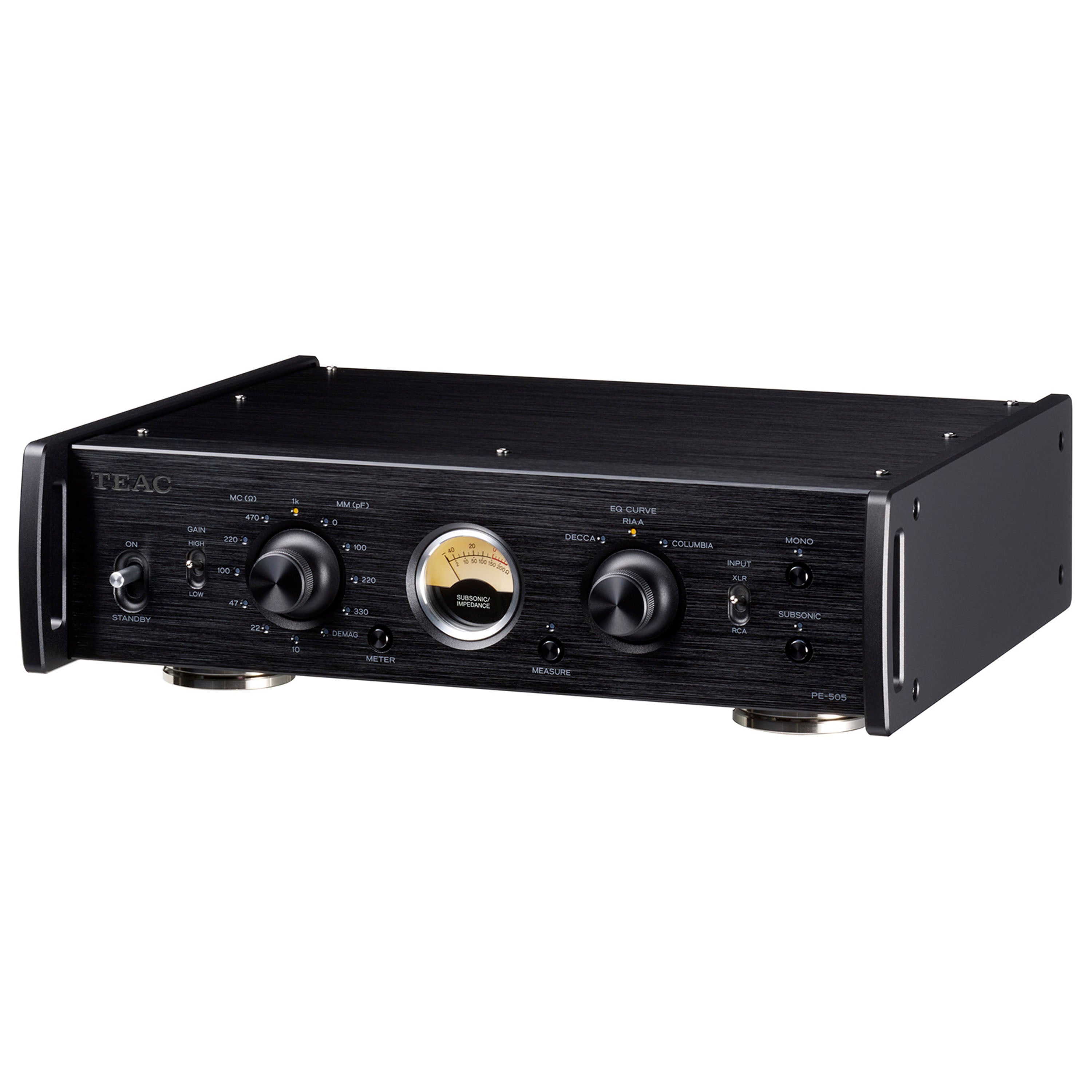

Amplificateur d'égalisation phono avec conception de circuit d'entrée/sortie double monaural et entièrement équilibré.
Le PE-505 est un amplificateur d'égalisation phono avec des circuits d'entrée/sortie monauraux et entièrement équilibrés qui prennent en charge l'entrée MC symétrique.
Le développement du PE-505 s'est appuyé sur l'expertise de TEAC en matière de technologie audio, en se concentrant sur l'enregistrement et la lecture, afin de reproduire fidèlement l'intention originale des producteurs. Le PE-505 amplifie même les signaux audio les plus faibles captés par la cellule, les traite sans coloration, puis les restitue fidèlement afin de restituer à l'auditeur une restitution aussi fidèle que possible du son original, avant sa gravure sur le disque master.
Le circuit de correction RIAA haute précision, ainsi que les courbes DECCA et COLUMBIA, sont pris en charge. De plus, la résistance de charge réglable pour les cellules MC et la capacité de charge pour les cellules MM sont disponibles, permettant ainsi aux utilisateurs d'optimiser les réglages en fonction du type de cellule utilisé et de l'état du disque.
De l'amplificateur principal aux sections d'amplification d'égalisation jusqu'à la section d'amplification tampon sur l'étage de sortie final, le PE-505 utilise une conception de circuit entièrement équilibrée dans tous les étages qui amplifie, égalise et maintient la pureté du signal même des signaux audio les plus extrêmement faibles captés par une cartouche.
Même le signal déséquilibré sur l'entrée RCA conventionnelle est converti en mode de traitement différentiel juste après les bornes d'entrée.
Circuit d'égalisation sur la sortie de la cartouche différentielleEn absorbant les erreurs sur la sortie symétrique, le circuit d'égalisation de sortie différentielle délivre un signal audio plus précis. Le circuit de sortie différentielle, qui multiplie les sorties chaudes et froides, se retranscrit. Ainsi, les deux signaux sont égalisés pour un signal audio pur et naturel.
Circuit RIAA de haute précision Un amplificateur d'égalisation de type NF nouvellement développé atteint moins de ±0,05 dB d'écart RIAA.
(20 Hz à 20 kHz)
Le PE-505 atteint 106 dB sur l'entrée RCA *1 et 86 dB sur l'entrée XLR *2 , tandis que la tension de bruit résiduelle atteint 10 μV sur le MM et 85 μV sur le MC *3 & qui sont sophistiqués.
*1 MM *2 MC *3 Entrée XLR
& Courbes OLD EQ de haute précisionEn plus de la courbe RIAA moderne, les courbes individuelles sur les enregistrements monauraux de DECCA et COLUMBIA émises avant la définition de la courbe RIAA en 1955 sont également prises en charge.
Paramètres polyvalents et fonctions de mesure uniques
Le PE-505 est équipé d'une capacité de charge commutable pour les cellules MM et d'une résistance de charge commutable pour les cellules MC. De plus, la fonction de mesure de la résistance de charge permet de sélectionner la résistance de charge appropriée en appuyant sur la touche MESURE du panneau avant pour afficher la valeur de la résistance de charge totale, y compris la résistance du câble.
De plus, la fonction Subsonic affiche les signaux subsoniques inférieurs à 6 Hz sur la jauge, tandis que le filtre subsonique (17 Hz, -24 dB/octave) supprime les basses fréquences inutiles de la plage auditive.
Avec la fonction de démagnétisation rapide, les deux noyaux de fer magnétisés des cartouches MC et le transformateur élévateur sont démagnétisés en lisant un disque vinyle pendant 30 secondes seulement avec la position DEMAG.
- Circuits d'entrées/sorties entièrement différentiels
- Le circuit d'égalisation RIAA de haute précision atteint moins de 0,05 dB d'écart
- Courbes d'égalisation individuelles pour les enregistrements monauraux et ceux avec égalisation de DECCA et COLUMBIA
- Entrée MC symétrique
- Impédance MC commutable (10, 22, 47, 100, 220, 470, 1 kΩ)
- Capacité d'impédance de charge MM commutable (0, 100, 220, 330 pF)
- Fonction de mesure de l'impédance de charge MC
- Gain MM/MC commutable (haut/bas)
- Détection subsonique
- Filtre subsonique (17 Hz, –24 dB/oct.)
- Fonction MONO qui mélange les canaux gauche et droit comme un canal monaural
- Fonction DEMAG qui démagnétise la cartouche
- Pieds à pointe à 3 positions
- Borne GND
- Conforme RoHS
