Description

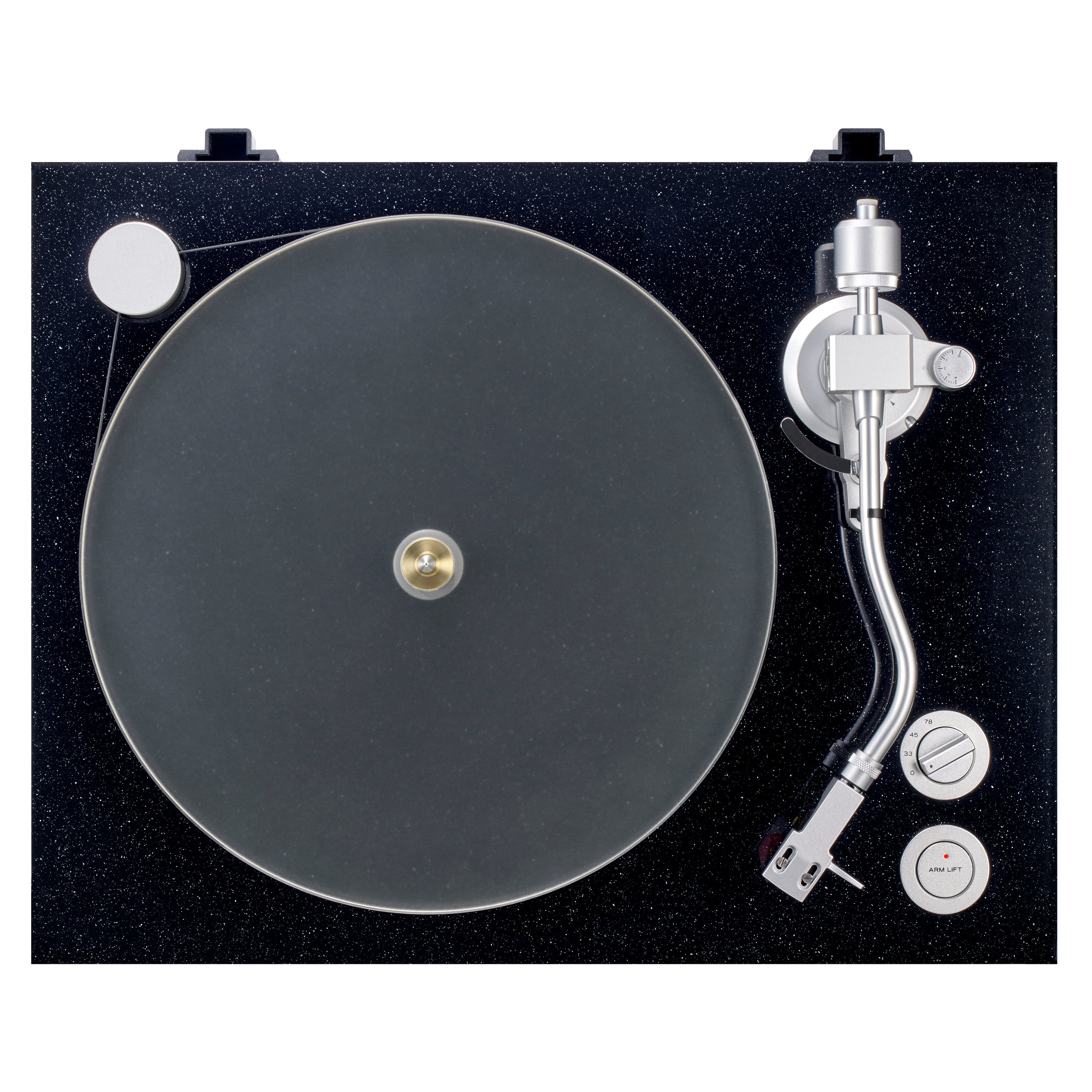

Une authentique platine vinyle analogique à entraînement par courroie avec sortie symétrique XLR
Le châssis hybride avec composition multi-matériaux supprime les vibrations indésirables
Le châssis est doté d'une structure multicouche combinant une plaque de base en MDF épais de 36 mm à forte perte interne et un marbre synthétique de 12 mm d'une rigidité exceptionnelle. (Le boîtier pèse 8,8 kg.) Cette excellente rigidité et cette suppression des vibrations garantissent une excellente résistance au Larsen. Le bras de lecture et le plateau sont montés sur la plaque supérieure en marbre synthétique, tandis que le moteur, source de vibrations, est fixé sur la plaque de base en MDF. Ces structures séparées, utilisant ces matériaux comme amortisseurs, isolent le bras de lecture et le moteur. Une structure globale d'une exceptionnelle stabilité a été obtenue, réduisant la transmission des vibrations du moteur au bras de lecture.
Forts de notre expérience avec des feuilles de papier washi japonais pour platines vinyles et de nombreux tests d'écoute, nous avons déterminé que, d'épaisseur appropriée, le papier washi est le matériau idéal à utiliser comme rondelle entre le marbre synthétique et le MDF pour obtenir un équilibre sonore optimal. En utilisant du washi plutôt que du caoutchouc ou du métal, la vitalité originale du son est préservée lors de la lecture des disques.
Idéalement, une fois démarrée, la rotation du plateau se poursuivrait grâce à son propre poids et à son inertie, mais c'est évidemment impossible. La TN-5BB utilise un entraînement par courroie plate qui transmet la puissance du moteur à courant continu à la circonférence extérieure du plateau. Un capteur optique situé sous le plateau détecte la vitesse de rotation du plateau et un mécanisme de réglage automatique de la rotation applique un servomoteur au moteur en réponse. Ce système de servomoteur de détection de rotation du plateau (PRS3) offre une précision de rotation élevée, difficile à obtenir avec la seule inertie et un moteur. Avec ses trois vitesses : 33, 1/3, 45 et 78 tr/min, cette platine peut lire des disques anciens ainsi que des 78 tr/min avec une qualité audio exceptionnelle.
Le plateau est en acrylique, offrant une excellente planéité et une excellente perte interne. Cet acrylique de 20 mm d'épaisseur, pesant 1,7 kg, offre une grande inertie. Le polyvinyle utilisé dans les disques vinyles absorbe facilement les charges électriques négatives. L'acrylique possède cette même propriété, mais ces matériaux sont relativement proches en série triboélectrique*. Ceci présente l'avantage de rendre l'électrification difficile, même en cas de frottement direct. Les disques vinyles peuvent être placés directement sur le plateau sans utiliser de plaque de protection, ce qui permet de profiter pleinement de leur son clair.
*Une série triboélectrique est une liste de matériaux classés selon la facilité avec laquelle ils développent des charges positives et négatives. Les matériaux proches d'une série triboélectrique développent difficilement des charges électriques, même en frottant directement les uns contre les autres. En revanche, ils développent plus facilement des charges lorsqu'ils sont éloignés les uns des autres.

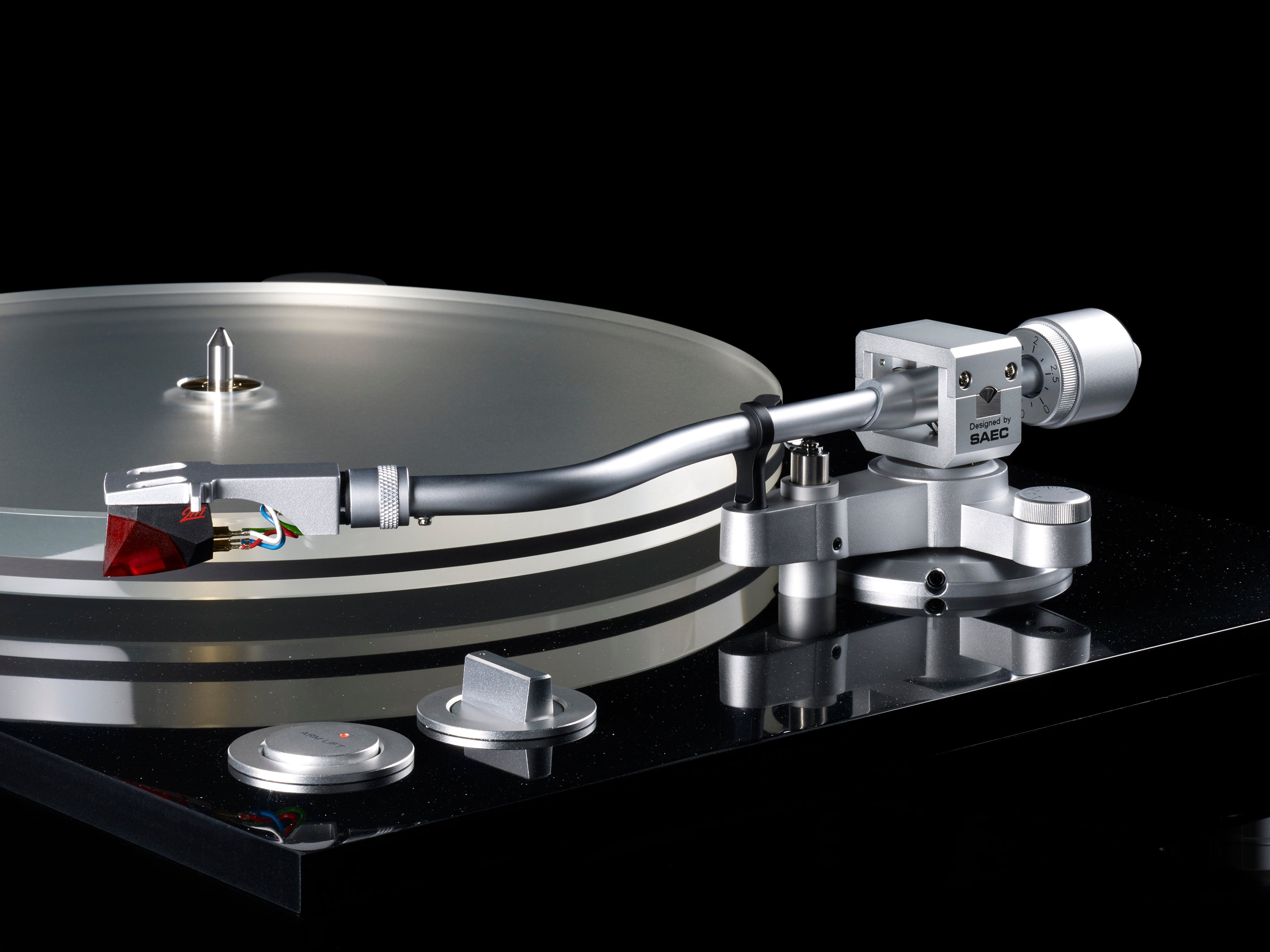

Ce bras de lecture à lame tranchante a été créé en collaboration avec SAEC, une marque japonaise forte de 40 ans d'expérience dans la conception de bras de lecture. Grâce à un roulement à lame tranchante en acier inoxydable pour la partie mobile verticale, nous avons obtenu un suivi du sillon extrêmement sensible et fiable. De plus, pour la partie mobile latérale, la structure traditionnelle, avec roulement à billes en un point, a été remplacée par une structure utilisant des roulements à billes de haute précision de fabrication japonaise en deux points. La hauteur de la base du bras de lecture est réglable. L'angle de suivi vertical (VTA) est réglable sur une plage de 6 mm et optimisé pour des cellules de différentes hauteurs. La géométrie du bras de lecture est conforme à l'alignement Baerwald recommandé par la CEI.

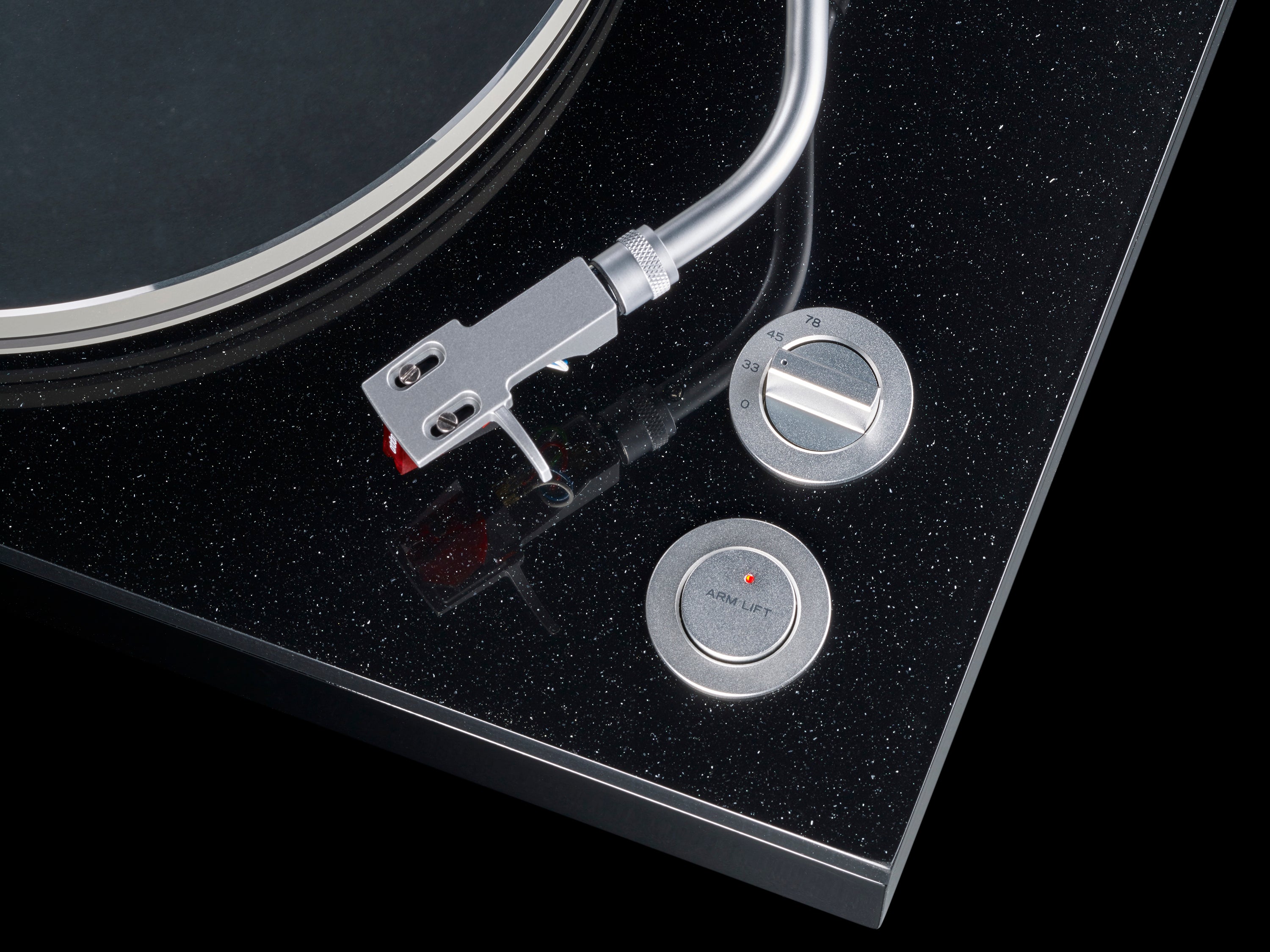

L'utilisation d'un bras élévateur motorisé permet de lever et d'abaisser le bras d'un simple bouton. Un capteur optique sans contact le relève automatiquement après la lecture. Cette fonction peut être désactivée lors de la lecture de disques non conformes aux normes.
Le fil conducteur PC-Triple C de SAEC est utilisé pour le câblage interne du bras de lecture. Grâce à ses performances conductrices exceptionnelles, ce conducteur transmet même les signaux les plus faibles des disques analogiques.
PC-Triple C
Le PC-Triple C offre des performances de conducteur exceptionnelles grâce à des technologies uniques d'extrusion par forgeage continu développées par FCM Co., Ltd. (filiale de Furukawa Electric Co., Ltd.). Les joints de grains cristallins, qui entravent la transmission du signal, sont réduits au maximum, et les cristaux sont liés dans le sens de la longueur.
Les cellules MM Ortofon 2M RED fournies avec ce modèle jouissent d'une excellente réputation. Préinstallées et alignées avec la tête de lecture, elles permettent d'écouter vos disques rapidement après avoir sorti et installé la platine.

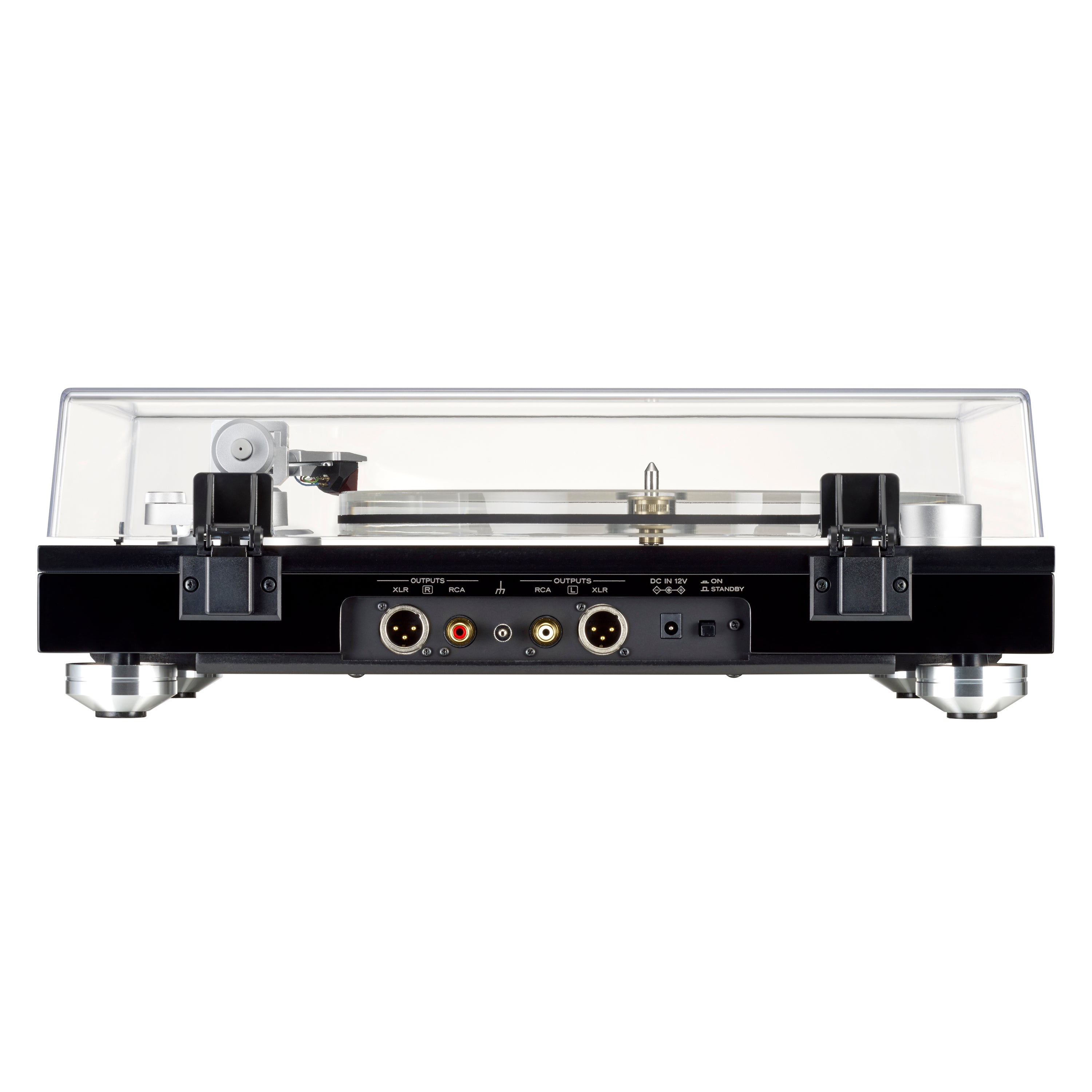

Outre les connecteurs RCA classiques, des connecteurs XLR sont également disponibles pour la sortie analogique. Différents câbles du commerce permettent de connecter un PE-505 ou un autre égaliseur phono externe prenant en charge une entrée XLR symétrique.
Le thème fondamental de ce design réside dans le contraste entre le noir et l'argent. Le MDF utilisé pour le meuble présente une finition noir piano d'un magnifique lustre. De plus, le marbre synthétique qui compose le panneau supérieur paraît noir de jais vu de loin, mais scintille par endroits d'un noir nacré vu de plus près. Cet aspect change également selon l'angle de vue. Malgré sa simplicité, ce design est une source de plaisir esthétique. De plus, nous avons intégré des composants en aluminium extrudé au toucher luxueux pour les boutons de commande, l'interrupteur de levage du bras et les pieds.
Aperçu des fonctionnalités
- Vitesses de rotation de 33-⅓, 45 et 78 tr/min prises en charge
- Système d'asservissement de détection de rotation du plateau (PRS3)
- Bras de lecture à roulement à lame de couteau à équilibrage statique
- Fonction de réglage VTA (réglage de la hauteur du bras de lecture) (+6 mm)
- Poids de l'armoire de 10,6 kg
- Poids du plateau de 1,7 kg (acrylique de 20 mm d'épaisseur)
- Fonction anti-patinage
- Élévateur de bras motorisé
- Fonction de levage automatique du bras de détection sans contact (peut être activée/désactivée)
- Connecteurs de sortie symétriques XLR
- Connecteurs de sortie RCA asymétriques
- Connecteur GND

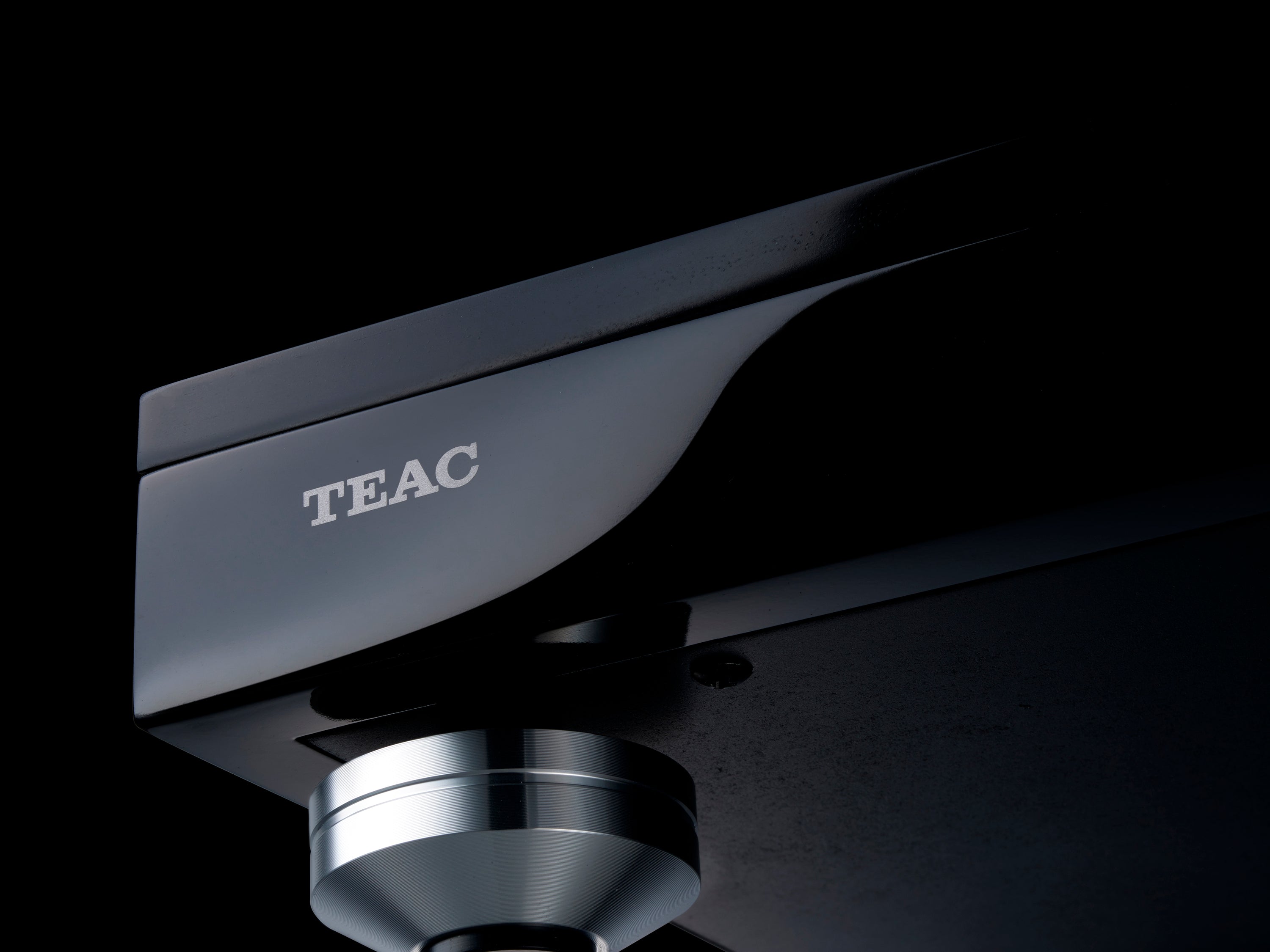

- Pieds en aluminium usinés réglables en hauteur en quatre points
- Cache-poussière en acrylique
- Coque de tête en aluminium moulé (fil conducteur) incluse
- Prend en charge des poids de cartouche de 15 à 23 g (y compris la coque de tête)
- Câbles RCA et de terre inclus
- Clé en L pour le réglage de la hauteur du bras de levage
- Clé en L pour le réglage du VTA
- Jauge d'alignement de cartouche
